Bơm Trục Ngang Đa Tầng CNP CHM/CM/CHL: Cấu Tạo, Nguyên Lý & Ứng Dụng [2026]
Th6
Bơm trục ngang đa tầng cho cột áp cao mà dễ lắp đặt. Trục nằm ngang nên việc bảo trì đơn giản. Dòng CHM, CM và CHL của CNP nổi tiếng vì bền và hiệu suất tốt. Đây là lựa chọn quen thuộc cho cấp nước, tăng áp và công nghiệp.
Bài viết này giải thích bơm trục ngang đa tầng là gì, cấu tạo, nguyên lý và ứng dụng. Bạn sẽ hiểu khác biệt với bơm trục đứng và cách chọn model phù hợp.
Bơm trục ngang đa tầng là gì?
Bơm trục ngang đa tầng là bơm ly tâm có nhiều cánh quạt xếp nối tiếp theo trục nằm ngang. Mỗi cánh quạt là một tầng. Nước qua từng tầng và được tăng áp dần. Càng nhiều tầng, cột áp càng cao.
Trục bơm đặt nằm ngang. Motor nối cùng phương. Nhờ vậy bơm dễ lắp và dễ kiểm tra. Đây là khác biệt chính so với bơm trục đứng. Để nắm gốc rễ nhóm bơm này, bạn nên hiểu rõ nguyên lý và cấu tạo của bơm ly tâm.
Dòng CNP CHM, CM và CHL là bơm trục ngang đa tầng. Chúng hợp với nước sạch và hệ thống cần cột áp ổn định. Đây là nhóm bơm bán chạy của CNP.
Cấu tạo bơm trục ngang đa tầng
Bơm gồm vài cụm chính. Mỗi cụm có một vai trò.
Các tầng cánh quạt
Đây là phần tạo áp. Mỗi tầng có một cánh quạt và một buồng dẫn. Nước qua mỗi tầng tăng thêm một mức áp. Số tầng quyết định cột áp tổng.
Trục ngang và ổ bi
Trục truyền lực từ motor sang các tầng. Ổ bi giữ trục chạy êm. Trục nằm ngang giúp tháo lắp nhanh khi bảo trì.
Thân bơm
Thân chứa các tầng và chịu áp. Dòng inox hợp với nước sạch. Dòng gang hợp với nước công nghiệp thường.
Phớt cơ khí
Phớt chặn rò rỉ ở chỗ trục xuyên qua thân. Phớt cơ khí cho tuổi thọ cao và dễ thay.
Nguyên lý hoạt động
Nguyên lý đơn giản và theo từng bước.
- Hút nước: nước vào cửa hút ở một đầu bơm.
- Tăng áp qua từng tầng: mỗi cánh quạt đẩy nước sang tầng kế và tăng áp.
- Xả ở cuối: sau tầng cuối, nước ra cửa xả với áp cao.
Cách xếp tầng nối tiếp giúp cộng dồn áp. Một bơm nhiều tầng cho áp cao hơn hẳn bơm một tầng. Nhờ đó bơm đẩy nước đi xa và lên cao.
Bơm trục ngang và trục đứng khác nhau thế nào?
Hai loại cùng là bơm đa tầng. Chúng khác ở cách đặt trục. Mỗi loại có điểm mạnh riêng.
| Tiêu chí | Trục ngang | Trục đứng |
|---|---|---|
| Cách đặt trục | Nằm ngang | Thẳng đứng |
| Diện tích sàn | Chiếm nhiều hơn | Gọn hơn |
| Bảo trì | Dễ tháo lắp | Cần thao tác theo chiều cao |
| Lắp đặt | Đơn giản | Cần căn chỉnh kỹ |
Chọn trục ngang khi có chỗ rộng và cần bảo trì dễ. Chọn trục đứng khi mặt bằng hẹp. Nếu muốn so sánh sâu hơn, bạn nên xem dòng bơm trục đứng đa tầng CNP CDM/CDMF.
Các dòng bơm trục ngang đa tầng CNP
| Dòng | Đặc điểm | Hợp với |
|---|---|---|
| CHM | Đa tầng ngang, cột áp cao | Cấp nước, tăng áp |
| CM | Đa tầng ngang phổ thông | Hệ thống vừa và nhỏ |

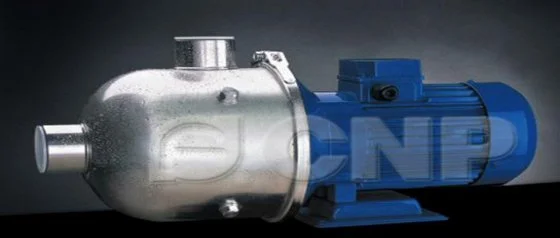

| CHL / CHLF | Inox, lưu lượng linh hoạt | Nước sạch, công nghiệp nhẹ |
Mỗi dòng có nhiều cỡ và số tầng. Bạn chọn theo cột áp và lưu lượng cần. Để xem đầy đủ các nhóm bơm của hãng, bạn nên xem tổng quan các loại bơm công nghiệp và cách phân loại.
Ưu điểm của bơm trục ngang đa tầng
- Cột áp cao: đẩy nước lên cao và đi xa.
- Dễ bảo trì: trục ngang tháo lắp nhanh.
- Lắp đặt đơn giản: đặt trên bệ phẳng dễ dàng.
- Hiệu suất cao: tiết kiệm điện khi chạy lâu.
- Bền bỉ: kết cấu chắc, tuổi thọ dài.
Nhược điểm là chiếm diện tích sàn nhiều hơn bơm trục đứng. Với nơi rộng rãi, đây không phải vấn đề lớn.
Ứng dụng của dòng CHM/CM/CHL
Bơm trục ngang đa tầng có mặt ở nhiều nơi:
- Cấp nước: đẩy nước cho khu dân cư và nhà máy.
- Tăng áp: giữ áp ổn định cho hệ thống nước.
- Lọc nước: cấp áp cho hệ thống lọc và RO.
- Tưới tiêu: bơm nước cho nông nghiệp quy mô.
- Công nghiệp: tuần hoàn và làm mát.
Với hệ cấp nước và tăng áp, dòng bơm CNP cho cấp thoát nước đáp ứng tốt. Với nhà máy, các mẫu trong nhóm bơm ứng dụng công nghiệp cho độ bền cao.
Cách chọn bơm trục ngang đa tầng
Chọn đúng giúp bền máy và tiết kiệm điện. Hãy xét bốn yếu tố.
- Cột áp cần: đẩy nước lên cao bao nhiêu. Quyết định số tầng.
- Lưu lượng cần: bao nhiêu mét khối mỗi giờ.
- Chất lỏng: nước sạch hay nước công nghiệp.
- Mặt bằng: có đủ chỗ cho bơm nằm ngang không.
Hai thông số quan trọng nhất là cột áp và lưu lượng. Muốn đọc đúng và tránh chọn sai, bạn nên hiểu rõ cách đọc cột áp, lưu lượng và chỉ số NPSH. Nếu chạy bơm liên tục, hãy ưu tiên model theo tiêu chuẩn motor IE3, IE4, IE5 để tiết kiệm điện.
Về CNP và Khang Ninh
CNP được thành lập năm 1991 tại Trung Quốc, chuyên sản xuất các sản phẩm về bơm chất lượng cao, bán chạy hàng đầu thế giới. Là doanh nghiệp sản xuất bơm có giá trị thương hiệu đạt mức 11,2 tỷ tệ.
CÔNG TY TNHH XNK KHANG NINH
Địa chỉ: Lô 81.G3, Anh Dũng 7, Phường Dương Kinh, Thành Phố Hải Phòng.
Tel: 0904 339 266 (Mrs. Hương) — Tel: 093 225 1818 (Ms. Hồng).
Câu hỏi thường gặp
Bơm trục ngang đa tầng dùng để làm gì?
Bơm trục ngang đa tầng dùng cho ứng dụng cần cột áp cao như cấp nước, tăng áp, lọc nước RO, tưới tiêu và công nghiệp. Dòng CHM, CM và CHL của CNP là lựa chọn phổ biến nhờ bền và dễ bảo trì.
Bơm trục ngang và trục đứng nên chọn loại nào?
Chọn bơm trục ngang khi có mặt bằng rộng và cần bảo trì dễ vì trục ngang tháo lắp nhanh. Chọn bơm trục đứng khi mặt bằng hẹp vì nó gọn theo chiều cao. Cả hai đều cho cột áp cao nhờ cấu trúc đa tầng.
Vì sao bơm đa tầng cho cột áp cao?
Bơm đa tầng có nhiều cánh quạt xếp nối tiếp. Mỗi tầng tăng thêm một mức áp và áp được cộng dồn qua các tầng. Vì thế bơm nhiều tầng cho cột áp cao hơn hẳn bơm một tầng, giúp đẩy nước lên cao và đi xa.
Bơm trục ngang đa tầng có bền không?
Có. Dòng CHM/CM/CHL có kết cấu chắc chắn, phớt cơ khí tuổi thọ cao và hiệu suất tốt. Bản inox còn chống gỉ, hợp nước sạch. Khi chọn đúng cỡ và bảo trì định kỳ, bơm dùng bền nhiều năm.
Bơm trục ngang đa tầng chiếm nhiều diện tích không?
Bơm trục ngang chiếm diện tích sàn nhiều hơn bơm trục đứng cùng công suất vì trục đặt nằm ngang. Tuy nhiên nó dễ lắp đặt và bảo trì hơn. Với nơi có mặt bằng rộng, đây là lựa chọn rất hợp lý.
